Detectores lineales de calor
Diseñados para usarse en una amplia variedad de aplicaciones en interiores y exteriores, los cables de detección lineal de calor con alarma contraincendios son particularmente apropiados para aplicaciones que requieren la detección de incendios en las proximidades o en entornos difíciles en los que otras formas de detección de incendios resultan ineficaces.
Cable sensor de temperatura por fibra óptica AP Sensing

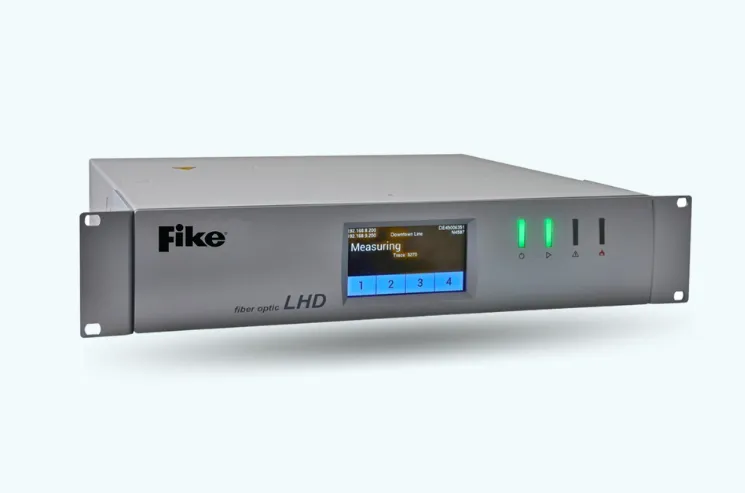

Detector lineal de calor mediante fibra óptica
Mide las temperaturas en tiempo real a lo largo del cable de fibra óptica mediante la transmisión de pulsos de luz láser y el análisis de la señal de retorno. La detección distribuida de temperatura (DTS, en inglés) permite una respuesta rápida y una identificación precisa de la ubicación en las primeras fases de un incendio en tramos de cables de hasta diez kilómetros.
- Totalmente personalizable
-
Especialmente apto para infraestructuras a gran escala, el cable sensor de temperatura por fibra óptica "AP Sensing" permite una variedad de criterios de alarma en el mismo tramo de cable (hasta 256 zonas y 44 relés) y puede detectar umbrales de temperatura establecidos, las tasas de aumento de la temperatura o las diferencias con el promedio de la zona.
- Visualización de la temperatura
-
El software SmartVisionTM visualiza en tiempo real las lecturas de temperatura, las zonas de alarma y el estado operativo en todo el recorrido del cable de su aplicación. El software también registra el historial de temperaturas, por lo que se pueden controlar las tendencias y aplicar medidas preventivas.
- Control Acústico
-
Existen sistemas de control acústico distribuido (DAS, en inglés) que detectan vibraciones y captan energía acústica a través de fibras ópticas, lo que resulta útil para detectar fugas de combustible en una tubería o excavaciones en zonas sensibles.
- Inmune a los elementos
-
El cable sensor de temperatura por fibra óptica "AP Sensing" puede soportar entornos industriales con polvo, suciedad, corrosión y temperaturas de hasta 1382 °F - casi 500 °F más que cualquier otro sistema de detección de incendios sin perder la capacidad de monitoreo. Todos los cables tienen una vida útil prevista de 30 años y no necesitan mantenimiento.

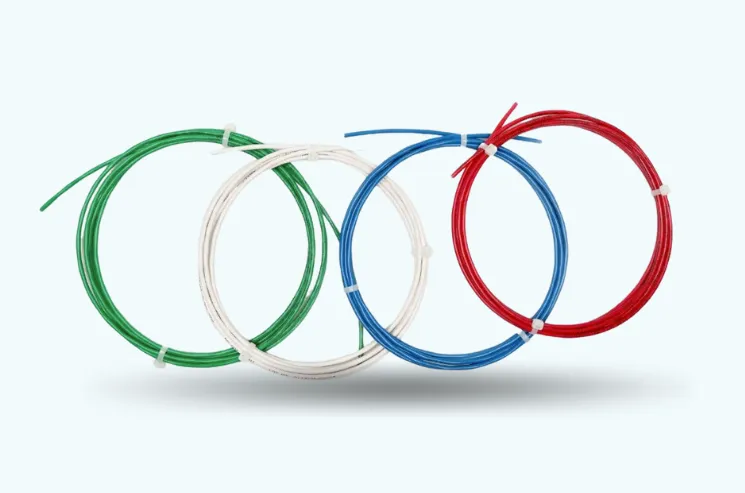

Protectowire
Cable de detección lineal de calor
Detecta las primeras fases del incendio cuando el aumento de calor funde un polímero termorreactivo que recubre dos conductores de acero. Cuando los dos conductores se tocan, se produce un cortocircuito y el módulo PIM-530 conectado al cable transmite la información a la central de incendios.
- CTI protección mediante iniciación por temperatura confirmada contra falsas alarmas
-
En los cables de detección lineal de calor estándar puede producirse una activación accidental, por ejemplo, si un montacargas dañara un cable y los dos conductores entrasen en contacto. La iniciación por temperatura confirmada (CTI, en inglés) protege contra alarmas y descargas accidentales al confirmar la temperatura a la que se activaron los conductores. Si la temperatura es normal, el módulo CTM-530 activará un estado de "cortocircuito", lo que indica una activación mecánica o un daño de los conductores.
- Forros para aplicaciones específicas
-
Los cables de detección lineal de calor utilizan cuatro tipos de forros diferentes para distintas aplicaciones y entornos:
- EPC y CTI (cloruro de polivinilo): ideal para aplicaciones generales multiusos.
- Tipo XCR y CTI-X (fluoropolímero): ideal para entornos a la intemperie y cuenta con una excelente resistencia a los productos químicos y a los rayos UV.
- Tipo XLT (polímero de propiedad exclusiva): ideal para entornos de baja temperatura, como el almacenamiento en frío; único detector lineal de calor digital con una temperatura de alarma de 135 °F.
- Tipo PLR (elastómero de polipropileno): ideal para aplicaciones situadas a la intemperie y que requieren largos tendidos de cable.
- Buena relación costo-desempeño
-
Para muchas aplicaciones, los cables de detección lineal de calor Protectowire ofrecen la solución de mejor relación costo-desempeño para proporcionar detección de calor a lo largo de un entorno muy amplio, como un túnel, un refrigerador o una cinta transportadora.

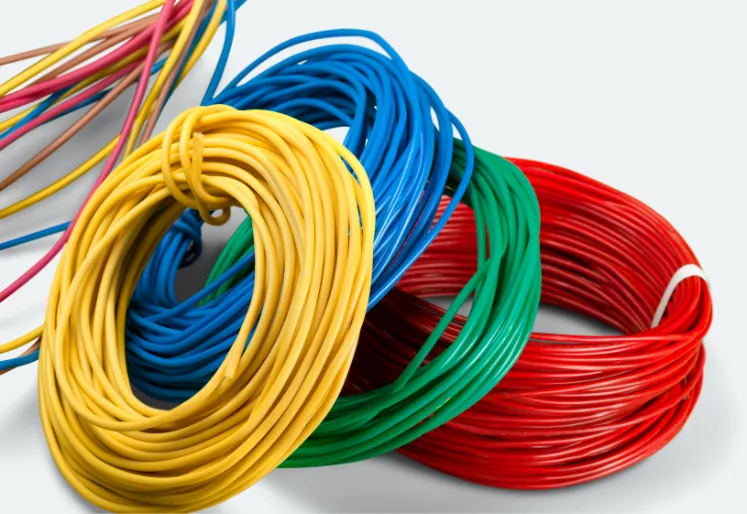

¿Cómo funciona la detección lineal de calor?
1. Se instala el cable
Un cable de detección lineal de calor se tiende estratégicamente a lo largo de un amplio entorno, como un túnel o un almacén.
2. Se detecta el incendio - Protectowire
En el cable Protectowire hay dos conductores de acero para muelles con revestimiento de zinc, recubiertos individualmente con un polímero termoplástico sensible al calor. Cuando se producen temperaturas elevadas, el polímero de ese segmento del cable se funde y da lugar a un cortocircuito eléctrico.
3. Se detecta el incendio - AP Sensing
En el cable “AP Sensing”, se envía continuamente un pulso de láser óptico a través del cable de fibra óptica, lo que provoca que la luz dispersa se refleje de vuelta al extremo transmisor, donde se analiza la información y se identifican rápidamente las temperaturas elevadas.
4. Se activa la central de incendios
Los módulos respectivos identificarán la ubicación de la alerta y transmitirán la información a la central de incendios conectada al cable. Dependiendo del tipo de alerta, la central de incendios puede entrar en alarma, activando sirenas y luces estroboscópicas o funciones de evacuación por voz preprogramadas para evacuar rápidamente a los ocupantes del edificio. También le puede notificar a los ocupantes cercanos la liberación inminente de los sistemas de supresión.
5. Se activa el sistema de gestión del edificio
Si la central de incendios está integrada a los sistemas de gestión del edificio, esta puede activar los sistemas de ventilación, desbloquear puertas y llamar a los ascensores.
6. El elemento de supresión fluye
Si procede, un panel de liberación activará relés para disparar sistemas de rociadores de acción previa o elementos de supresión de peligros especiales, como un agente químico o agua nebulizada, sobre el espacio específicamente identificado a lo largo del cable de detección lineal de calor.
¿Qué entornos son ideales para la detección lineal de calor por fibra óptica?
La detección lineal de calor por fibra óptica de AP Sensing es ideal para las siguientes aplicaciones y entornos:

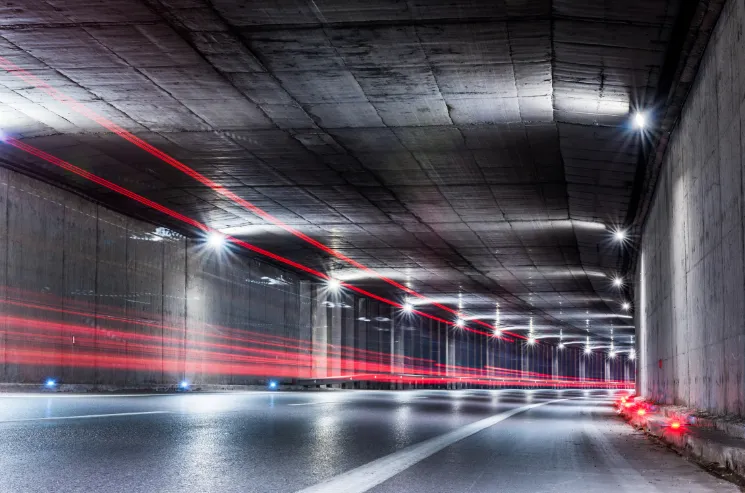

1. Túneles
Se usa en túneles de tráfico/ferrocarril para detectar rápidamente incendios de vehículos o en túneles de cables eléctricos de difícil acceso para identificar las primeras fases de un incendio de origen eléctrico. También puede monitorear las tendencias de los picos de temperatura para realizar un mantenimiento preventivo antes de que se produzca un incendio.

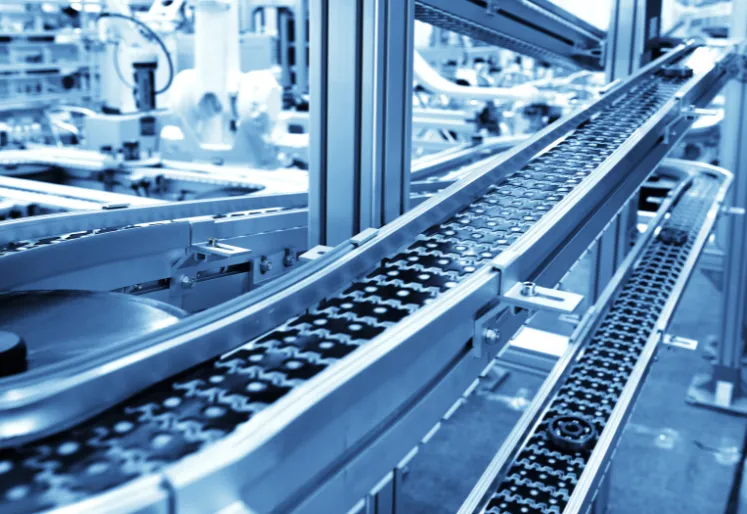

Cintas transportadoras
Proporciona monitoreo de la temperatura en tiempo real con el propósito de implementar un sistema preventivo (y no simplemente reactivo) que sea capaz de anticipar condiciones críticas y generar prealarmas para condiciones anormales de temperatura.
3. Almacenamiento de energía en baterías
Recorrido por los bastidores de baterías de iones de litio para identificar las primeras fases de desbocamiento térmico. Cuando se alcanzan determinados umbrales de temperatura, la central de incendios de Fike conectada al cable puede inicializar el sistema de gestión del edificio para cortar el suministro eléctrico al sistema de baterías sobrecalentado.

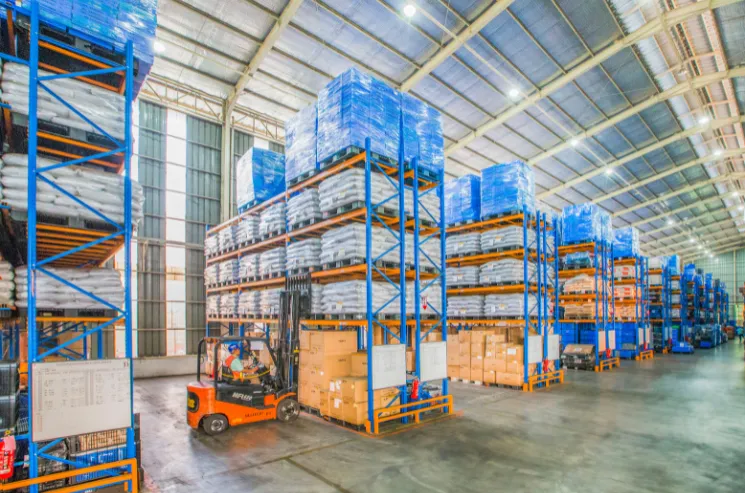

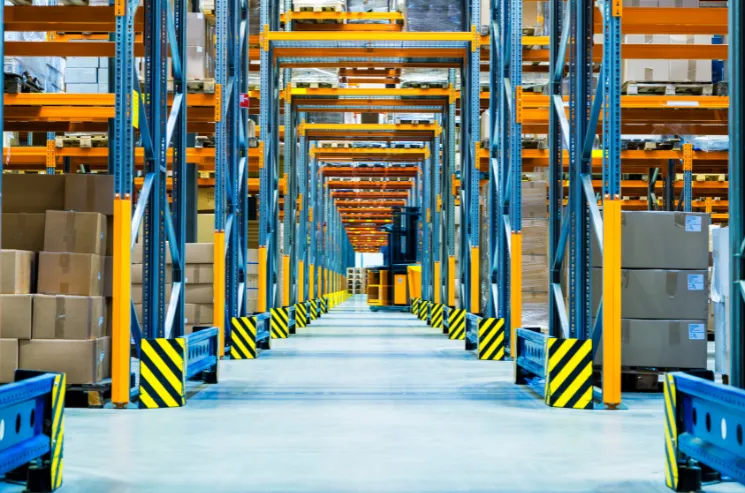

4. Almacenes y áreas de producción
En entornos grandes y polvorientos en los que el muestreo de aire puede resultar difícil, los flexibles cables de detección lineal de calor de fibra óptica pueden tenderse estratégicamente para detectar las primeras fases de un incendio provocado por cortocircuitos eléctricos, equipos sobrecalentados o averiados y la mayoría de las demás fuentes.
