Explosie-drukontlasting
Explosiedrukontlastingspanelen, vaak de meest kosteneffectieve explosiebeveiligingsmethode, voeren de druk en vlammen van een deflagratie af zodat de totale druk in het vat onder de ontwerpdruk blijft.

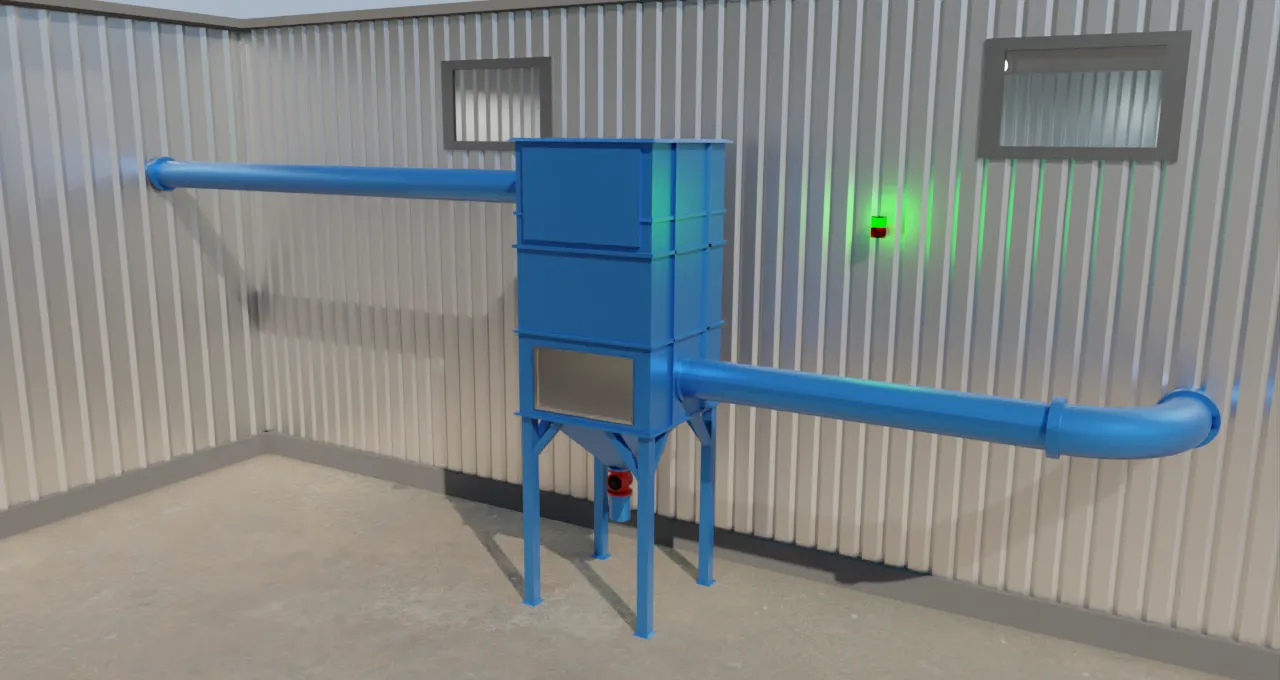

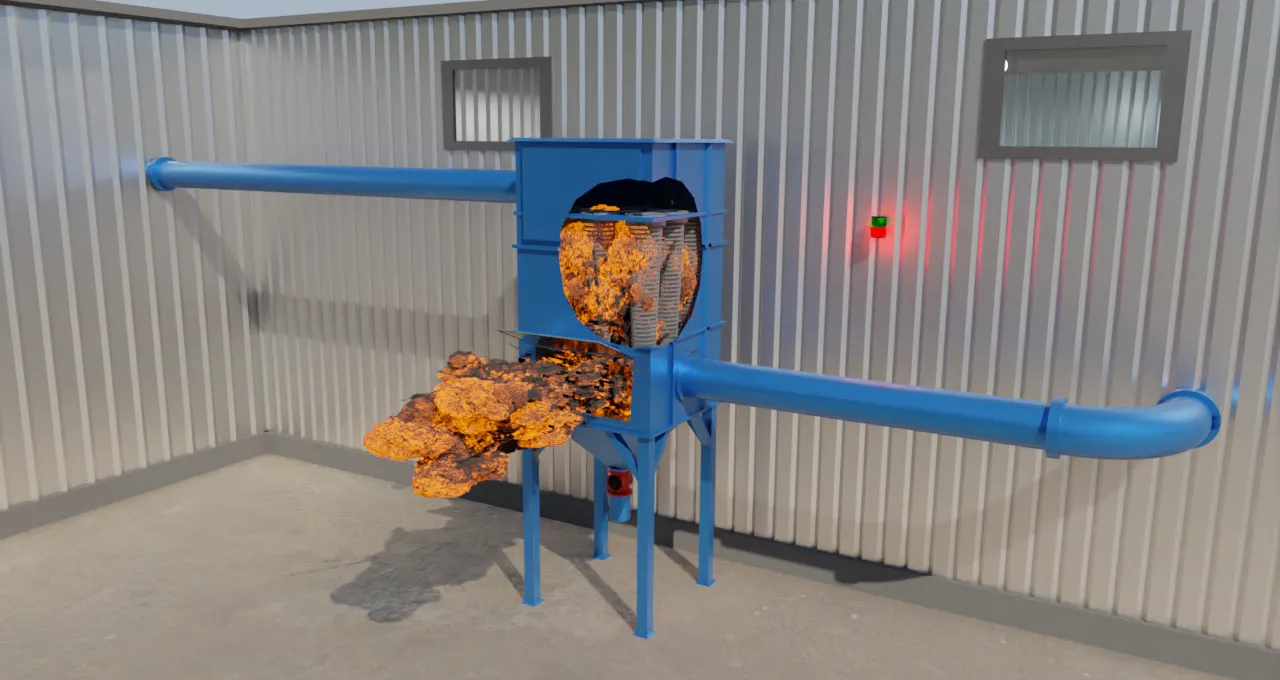

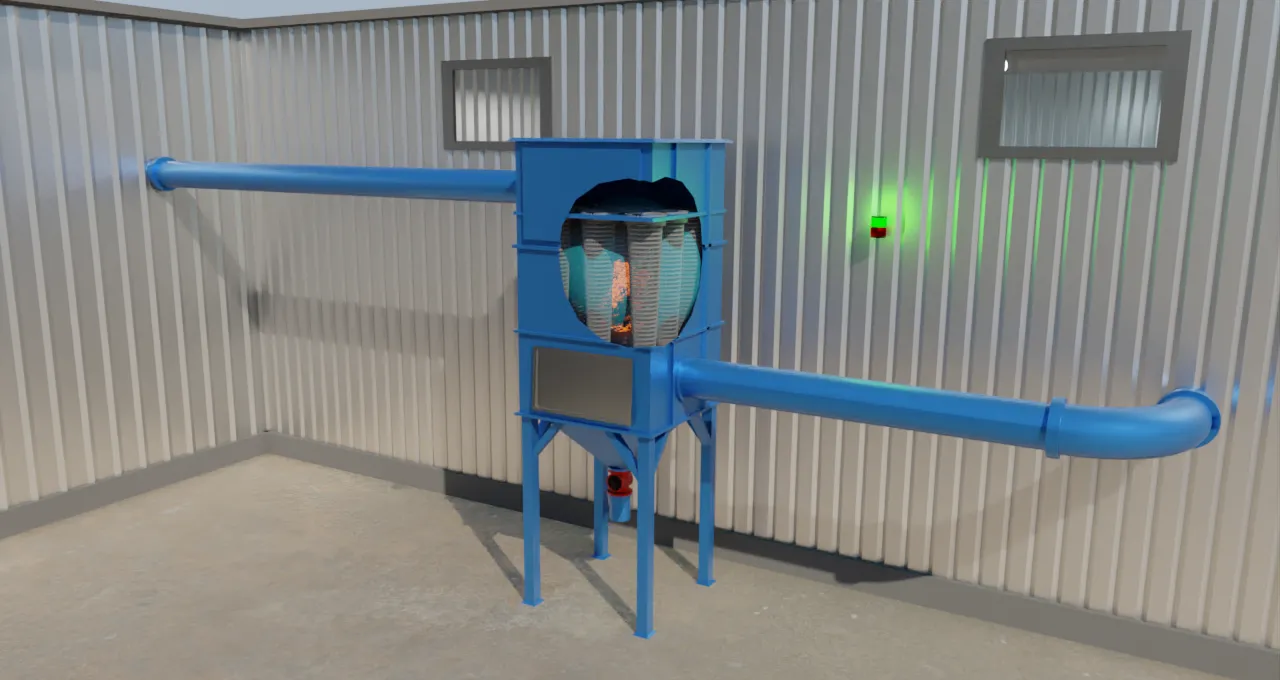

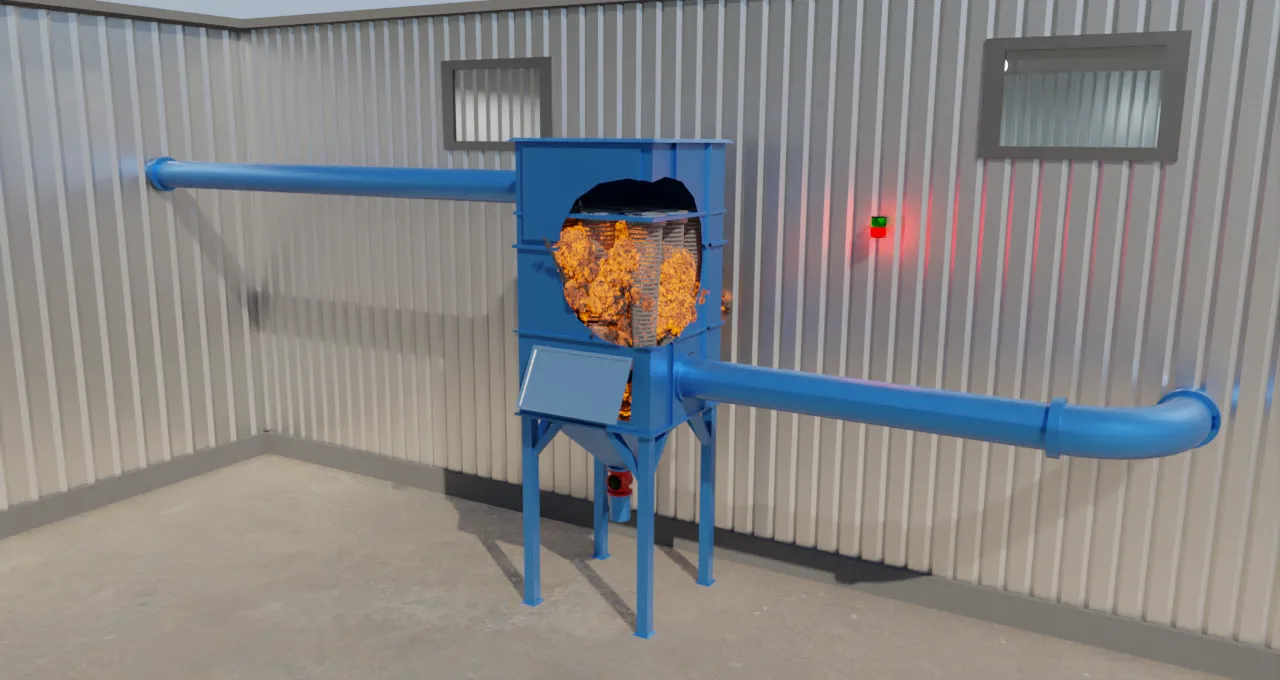

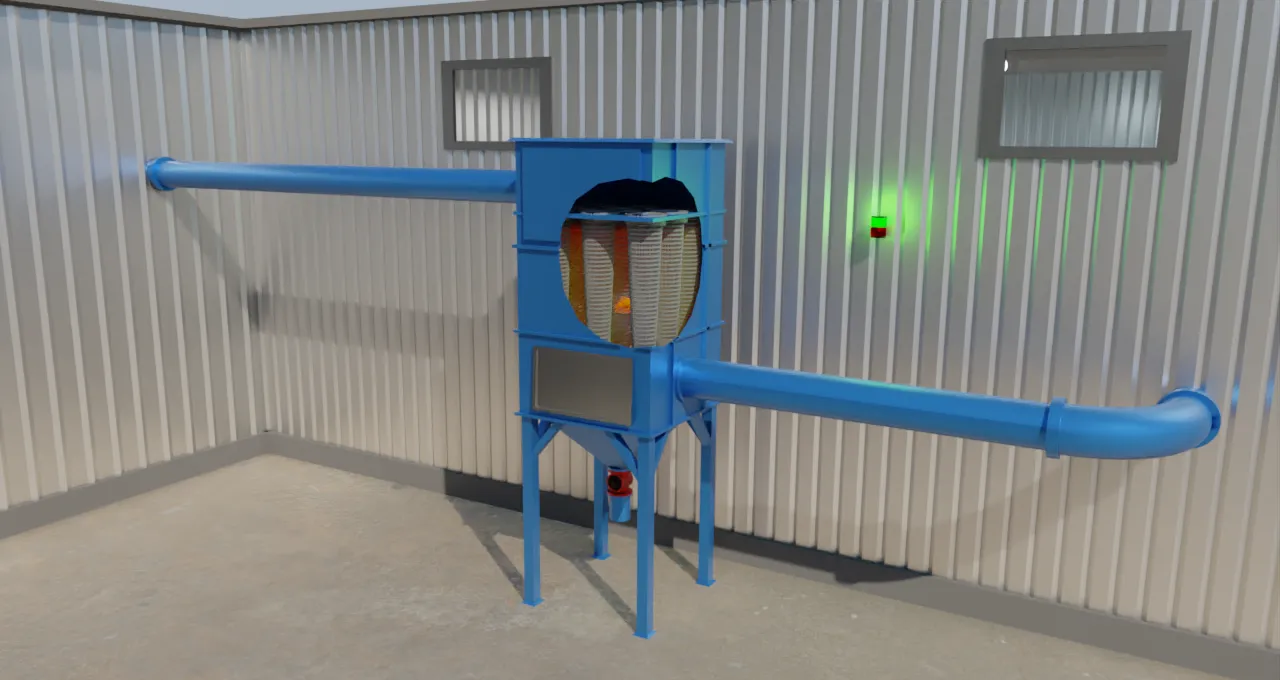

Hoe werkt explosiedrukontlasting?
Hoe werkt vlamloze explosiedrukontlasting?
Wanneer kan gebruik gemaakt worden van explosiedrukontlasting?
Explosiedrukontlasting is een betrouwbare explosiebeveiligingsmethode wanneer het drukvat:
- zich buiten bevindt.
- zich binnen maar nabij een muur bevindt om de deflagratie naar buiten te leiden.
- over voldoende oppervlakte beschikt om de vereiste panelen op aan te brengen.
- stoffen verwerkt die mogen vrijkomen in de atmosfeer.
Wanneer de vlammen niet afgevoerd kunnen worden naar een veilige locatie, worden bovenop de drukontlastingspanelen vaak vlamloze explosiedrukontlastingssystemen geïnstalleerd om de vlammen te doven zodat bijkomende explosies vermeden worden.
Fike’s drukontlastingssysteem
Ieder explosiedrukontlastingssysteem van Fike wordt op maat gemaakt om uw gevaren en risico’s te verkleinen en in te spelen op de noden van uw toepassing en activiteit op basis van uw gevaartype, apparatuur en locatie, de onderlinge verbindingen en de wettelijke en operationele voorwaarden. Fike bereidt een volledig systeemontwerp voor waarbij gekwalificeerd personeel de volgende ontlastingsparameters berekent:
- De maat, de breekdruk, het aantal en het type van de drukontlastingspanelen en de vlamloze drukontlastingssystemen, indien van toepassing.
- De installatielocatie binnen uw apparatuur.
- De externe vlam- en drukeffecten.
- De terugslagkracht op de procesapparatuur.
Deze gegevens kunnen vervolgens gebruikt worden om:
- na te gaan waar op uw apparatuur er genoeg ruimte is voor de installatie van de drukontlastingspanelen.
- na te gaan of er voldoende ruimte is om een veiligheidszone in te stellen (voor de veilige drukontlasting van de vlam en/of druk).
- uw personeel of aannemer aan te sturen bij de mechanische installatie.
- na te gaan of uw apparatuur bestand is tegen de terugslagkracht die kan optreden tijdens een explosie.
Het finale ontwerpdocument van het systeem kan toegevoegd worden aan uw dossier inzake explosiebeveiliging zodat u dit kan voorleggen bij een veiligheidsinspectie.
Explosiedrukontlastingspanelen
Gaat open wanneer de interne deflagratiedruk de statische barstdruk van het ontlastingspaneel overschrijdt. Het aantal explosiedrukontlastingspanelen, de grootte en de barstdruk worden berekend op basis van het volume van de apparatuur, de sterkte en de brandstofkenmerken.
Standaard
Functie
Explosiedrukontlastingspaneel voor algemene toepassingen onder hoge temperatuur en onder atmosferische, vacuüm- en cyclische druk.
Voornaamste voordeel
Verkrijgbaar in diverse maten en geometrieën die passen op nagenoeg alle toepassingen.
Certificeringen & goedkeuringen
In overeenstemming met NFPA68
ATEX EN14797-gecertificeerd op verzoek
Datasheets
Sanitair
Functie
Beschermt toepassingen onder sanitaire atmosfeer, hoge temperatuur en vacuümdruk met minimale samenklontering van het product en met sanitaire eigenschappen.
Voornaamste voordeel
De lage installatiekosten dankzij:
- Het hoge drukontlastingsrendement
- Het geïntegreerde bovenframe
- Bescherming tegen hoger aandraaimoment
Certificeringen & goedkeuringen
In overeenstemming met NFPA68
ATEX EN14797-gecertificeerd
Datasheets
Sanitair+
Functie
Voor toepassingen onder atmosferische druk en hoge temperatuur die EHEDG-gecertificeerde, bacterievrije en sanitaire drukontlastingspanelen vereisen.
Voornaamste voordeel
De lage installatiekosten dankzij:
- Het hoge drukontlastingsrendement
- Het geïntegreerde bovenframe
- Bescherming tegen hoger aandraaimoment
Certificeringen & goedkeuringen
In overeenstemming met NFPA68
ATEX EN14797-gecertificeerd
3A/EHEDG-gecertificeerd
Datasheets
Accu-energieopslagsysteem
Functie
Ontworpen om de druk en vlammen in een accu-energieopslagsysteem af te voeren.
Voornaamste voordeel
Analyse van de afgassen en testen op grote schaal voor economische drukontlastingsoplossingen voor specifieke toepassingen.
Certificeringen & goedkeuringen
ATEX EN14797
Datasheets
Uitlaat gasmotor
Functie
Ontworpen om te beschermen tegen explosies in het uitlaatsysteem van machines met een gasmotor.
Voornaamste voordeel
Ongeziene lekdichtheid onder hoge temperatuur, cyclische druk en trillingen in de uitlaat van machines met een gasmotor.
Certificeringen & goedkeuringen
In overeenstemming met NFPA68
ATEX EN14797-gecertificeerd
Datasheets
Elevator
Functie
Ontworpen om te beschermen tegen stofexplosies in elevatoren.
Voornaamste voordeel
De lage installatiekosten dankzij:
- Maten die passen op alle elevatoren
- Hoge ontluchtingsefficiëntie
- De installatie met klinknagels en zonder laswerk
- Het geïntegreerde bovenframe
- Bescherming tegen hoger aandraaimoment
Certificeringen & goedkeuringen
In overeenstemming met NFPA68
ATEX EN14797-gecertificeerd op verzoek
Datasheets
Vlamloze explosiedrukontlastingssystemen
Wordt over een explosiepaneel geplaatst en bevat een vlamfilter om de explosie te doven terwijl de explosiedruk in de atmosfeer wordt afgevoerd.
Standaard
Functie
Systeem voor algemene toepassingen met fijn, grof, vezelig en smeltend organisch stof.
Voornaamste voordeel
Weinig impact op de fabrieksplanning:
- Heel korte veiligheidsafstand
- Geen externe gevarenzone vereist
- Niet beperkt door de bestaande gevarenzones
Certificeringen & goedkeuringen
In overeenstemming met NFPA 68
ATEX EN16009-gecertificeerd op verzoek
Datasheets
Performantie
Functie
Geschikt voor metaalstof, corrosieve omgevingen of de levensmiddelenindustrie dankzij de volledige uitvoering in roestvrij staal.
Voornaamste voordeel
Weinig impact op de fabrieksplanning:
- Heel korte veiligheidsafstand
- Geen externe gevarenzone vereist
- Niet beperkt door de bestaande gevarenzones
Certificeringen & goedkeuringen
In overeenstemming met NFPA 68
FM-goedkeuring
ATEX-gecertificeerd op verzoek
Datasheet
Elevator
Functie
Ontworpen om te beschermen tegen stofexplosies in elevatoren.
Voornaamste voordeel
De lage installatiekosten dankzij:
- Het compacte design met maten die passen op alle emmerladders
- Het hoge drukontlastingsrendement
Certificeringen & goedkeuringen
In overeenstemming met NFPA 68
ATEX-gecertificeerd op verzoek
Datasheet
Uitlaat gasmotor
Functie
Voor het uitlaatsysteem van machines met een gasmotor, in het bijzonder in bemande of maritieme toepassingen.
Voornaamste voordeel
Lekdicht onder hoge temperatuur, cyclische druk en trillingen.
Certificeringen & goedkeuringen
In overeenstemming met NFPA 68
Datasheet
Vind de juiste drukontlastingssystemen voor uw apparatuur
Laat onderzoeken welke beveiligingsmethoden het meest geschikt zijn voor uw apparatuur op basis van het type stof, de maat, de locatie en nog zo veel meer. De resultaten worden u bezorgd via mail.
Wat zijn de voordelen van explosiedrukontlasting?
Explosiedrukontlasting is een vorm van ‘passieve’ explosiebeveiliging, wat betekent dat het systeem geactiveerd wordt door de drukgolf zelf. Dit resulteert in de meest kosteneffectieve explosiebeveiligingsoplossing doordat dit systeem geen elektronisch detectie- en besturingssysteem vereist.
Bovendien kan het explosiedrukontlastingssysteem, dat weinig onderhoud vereist, relatief eenvoudig geplaatst worden op industriële apparatuur in diverse maten.
Zijn er nadelen verbonden aan explosiedrukontlasting?
Hoewel explosiedrukontlasting een kosteneffectieve explosiebeveiligingsoplossing is, moet met verschillende zaken rekening gehouden worden alvorens deze toegepast kan worden als mitigatiestrategie
Via explosiedrukontlasting kan een explosie niet vermeden of gedoofd worden. De vuurbal die ontstaat kan tot 75 keer groter zijn dan de behuizing zelf, waardoor het drukontlastingstraject moet leiden naar een veilige zone zonder verkeer. Na de explosie kan ook brand ontstaan waardoor een brandbestrijdingssysteem vaak vereist is. Alvorens de productie te hervatten, moet de schade aan het proces hersteld en het drukontlastingspaneel vervangen worden.
Om deze nadelen te vermijden, wordt explosieonderdrukking vaak gebruikt als alternatief voor explosiedrukontlasting.
Waarin verschillen explosiedrukontlastings- systemen van explosiedeuren en overdrukkleppen?
Explosiedeuren zijn zwaarder dan explosiedrukontlastingssystemen en vereisen vaak meer ruimte. Bij een explosie hebben zij de neiging om te fragmenteren met stof met hogere Kst-waarden (intensiteit van de stofexplosie). Hun openingsdruk neemt omwille van corrosie en vuil doorgaans toe in de loop van de tijd, waardoor ze regelmatig onderhoud vereisen. Tot slot kunnen deuren en kleppen die opnieuw sluiten leiden tot een implosie van het vat wanneer de verbrandingsgassen na een explosie afkoelen.
Een voordeel van deuren en kleppen die opnieuw sluiten is wel dat de toevoer van zuurstof tegengehouden wordt waardoor een brand ontstaan na de explosie zal doven.
Wie kan explosiedrukontlastings- systemen ontwerpen op maat van mijn proces?
Fike’s team ontwerpt explosiedrukontlastingssystemen voor nagenoeg elke toepassing. Om te bepalen of explosiedrukontlasting een haalbare beveiligingsstrategie is voor uw unieke proces, zal ons ontwerpteam ook het volgende berekenen:
- De maat, de breekdruk, het aantal en het type van het drukontlastingspaneel.
- De installatielocatie van de panelen.
- De externe vlam- en drukeffecten.
- De terugslagkracht.
